物理分光光度測色方法主要有機械掃描式和電子掃描式兩大類。機械掃描式分光光度測色儀屬傳統方法，精度雖高但速度慢；電子掃描式分光光度測色儀則速度快。效率高，因而更適于工業應用。

采用分光光度測量顏色的內容，主要包括物體反射或透射光度特性的測定，以及根據CIE標準色度觀察者光譜三刺激值函數計算出樣品的三刺激值X、Y、Z等色度參數。

隨著電子計算機技術的高速發展，目前國內外現有的測色儀器產品幾乎都利用計算機來完成儀器的測量、控制和大量的數據處理工作，使測色操作更為簡單和快捷，測量精度更高，結果更可靠。這些自動分光光度測色儀器按其使用要求、技術指標或結構組成，可有很多分類方法。按光路組成不同，可以分為單光束和雙光束兩類；按色散元件分類，則有棱鏡、光柵、棱鏡2棱鏡、棱鏡2光柵、光柵2光柵、干涉濾光片等不同色散元件，以及由此組成的分光光度測色儀，其中色散系統采用兩個色散元件組合成的光學系統稱為雙單色儀色散系統。比較通用的分類方法是根據所用光探測器的不同，而分為以人眼作為光探測器的目視分光光度測色儀，以及應用物理探測器的自動分光光度測色儀。

一般，物理分光光度測色儀可以分成常規的光譜掃描和同時探測全波段光譜兩大類。光譜掃描法是利用分光色散系統（單色器）對被測光譜進行機械掃描，逐點測出各個波長對應的輻射能量，由此達到光譜功率分布的測量。這種方法屬于機械掃描式分光光度法，精度很高，但是測量速度較慢，是一種傳統的光譜光度測色方法。為了加快測量速度，提高測色效率，隨著光電檢測技術的發展，出現了同時探測全波段光譜的新型光譜光度探測方法。該方法基于陣列光電探測器的多通道檢測技術，通過探測器的內部的電子自動掃描來實現全波段光譜能量分布的同時探測，所以稱為電子掃描式分光光度法。

機械掃描式分光光度測色儀

在顏色測量?jī)x器的發展進程中，機械掃描式光譜測色儀在分光光度測色儀器中占有十分重要的地位，目前仍是光譜檢測和顏色科學研究中重要的高精度實驗室測試設備之一。這類儀器一般由照明光源、單色儀、光電檢測系統和微型計算機電子控制系統等主要部件構成（如圖1所示）。樣品的光譜反射比是相對于標準的光譜反射比進行測量的。樣品和標準均受到光源經單色儀分光后的漫射照明，而光探測器在接近垂直于樣品的角度接收反射信號，最后由微機系統進行數據處理而獲得測量結果。在該測色系統中，采用了通過積分球?qū)崿F(xiàn)的d/0照明與觀察幾何條件。

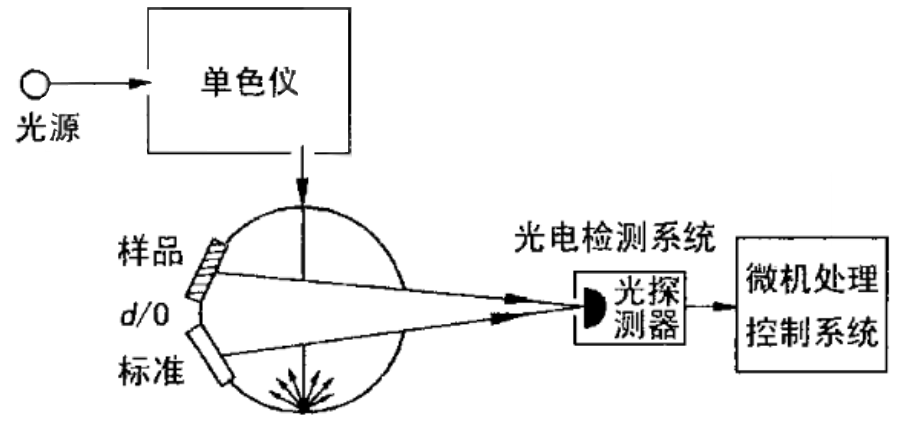

圖1 機械掃描式分光光度測色儀的基本組成

隨著掃描式分光光度儀不斷改進和發展，其光學系統也從單光束發展到雙光束結構，并出現了具有現代設計概念的發射光譜光度計。圖2所示的Zeiss RFC3就有這樣的一個系統。該儀器采用氙燈發出的混色光（白光）照明樣品，然后通過一系列窄帶干涉慮光片來分析樣品反射的光輻射。由計算機控制光譜光度計中的測量操作順序，并在得到測量值后自動計算出所要求的顏色參數。當然，整個系統的操作指令可以通過鍵盤輸入，同時計算機配置了合適的顯示器和打印設備。

在這臺Zeiss儀器中，利用計算機實現了對實測反射比的修正。在測量過程中適中不動的參考標準是一塊用純硫酸鋇特別壓制的小圓盤，只有當它被損傷或弄臟時才需更換。

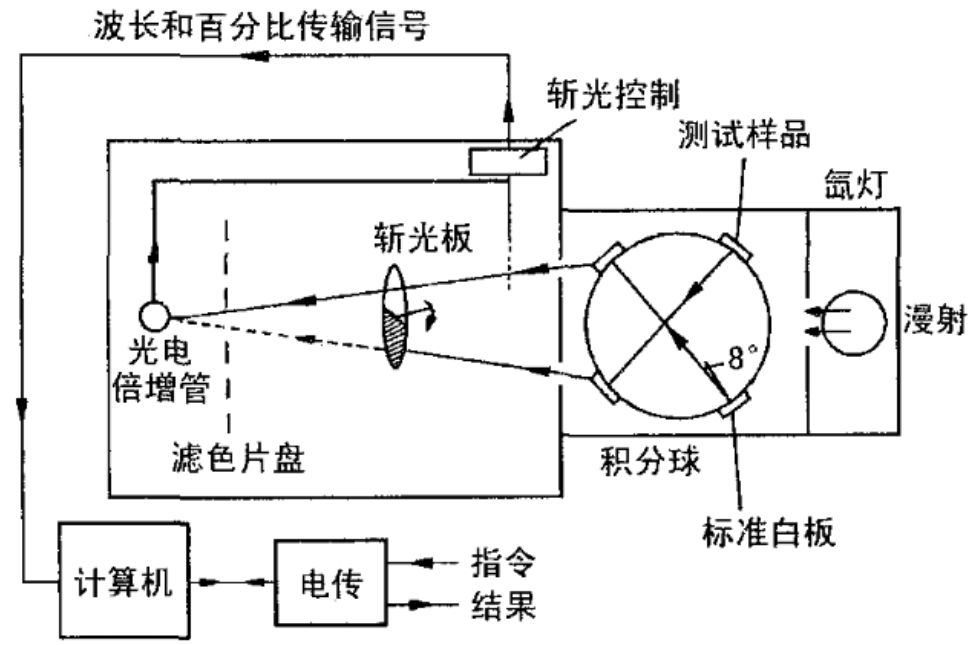

圖2 Zeiss RFC3反射光譜光度計

在對試樣進行實際測量之前，首先要完成兩項測量工作。一是由標準實驗室標定過的陶瓷白板，二是一個黑色光澤陷阱。儀器給出的當前讀數與計算機存儲的標定值進行比較，并用定標數據來修正在后繼試樣測量中得到的實測反射比值。然后，將修正值用于計算在任何選定的標準光源或標準觀察者條件下的CIE三刺激值，以及在任何其他具有轉換方程的顏色空間中的色度參數。這種采用100%和0%自動標定修正的方法，大大提高了顏色測量的長期和短期重復性。

電子掃描式分光光度測色儀

機械掃描式分光光度測色系統雖然實現了光譜測色的精度要求，但是由于其光譜測量時通過單色儀的機械掃描來完成的，所以測量速度較慢，工作效率低，不利于工業生產的應用。因此，作為分光光度測色儀技術的發展成就，采用光電探測器列陣的多通道快速分光測色儀已經逐漸普及，這類儀器除了具有分光光度測色儀器的測量精度之外，還具有光電積分式測色系統的測量速度，是現代顏色科學研究與工業測控技術不可缺少的顏色測量設備。

快速分光光度測色儀的出現與光電探測半導體技術的進展的分不開的，是隨著固體圖像傳感器的發展而產生的。固體圖像傳感器主要有三大類型：一種的電荷耦合器件（簡稱CCD）；第二種是自掃描光電二極管陣列（簡稱SPD），屬于MOS圖像傳感器；第三種是電荷注入器件（簡稱CD）。其中前兩種用的比較多，而在多通道快速測色系統中用的最普通的是自掃描光電二極管陣列SPD。

在快速分光光度測色儀器應用的陣列探測器件，可直接安裝在分光色散系統的出射狹縫處。這里的分光系統的結構已不需要如機械掃描式光譜測色儀那樣，用出射狹縫把單色輻射分割開來。這種儀器沒有出射狹縫機械部件，因此該色散系統實際上是一個多色儀，全部單色儀光譜輻射都同時從出射狹縫射出，并射到光電探測器上，探測器陣列同時獲得了整個光譜能量分布的信息。可見，這種儀器以光譜信號的電子掃描代替了傳統的機械掃描方式，從而實現了對樣品顏色的快速測量，因此成為電子掃描式分光光度測色儀。

與常規的用單色器分光實現波長掃描的測色系統相比，電子掃描式多通道系統除了具有快速、高效的優點之外，還大大降低了對測量對象和照明光源的時間穩定性要求。應用快速存?。▽?duì)不含相關信息的通道快速跳過）和分組處理（通過將相鄰?fù)ǖ老嗉涌蛇M(jìn)一步改善時間分辨率）等技術，在時間分辨率和光譜分辨率兩者之間實現有益的兼顧。

從機械掃描式分光測色儀到電子掃描式多通道快速分光測色儀的發展過程中，曾經出現過一種過渡型快速測色系統，即采用分立的硅光二極管排列起來組成一個“陣列”，作為光電探測器，以接收有光纖束從多色儀的出射面?zhèn)鲗?dǎo)過來的光譜信號，由此達到快速光譜掃描測量的目的。例如，德國Optronik公司生產的COLORFLASH系列光譜光度測色儀就是這樣的系統。其中采用16根光纖將多色儀輸出的光譜能量傳遞到16個硅光電二極管探測器上，實現了在400~700nm波長范圍內以20nm波長間隔的快速測色。顯然，這樣的儀器其光學結構比較復雜，安裝和調試也很麻煩，所以當陣列探測器件迅速發展并被普遍應用后，上述問題也就不復存在了。

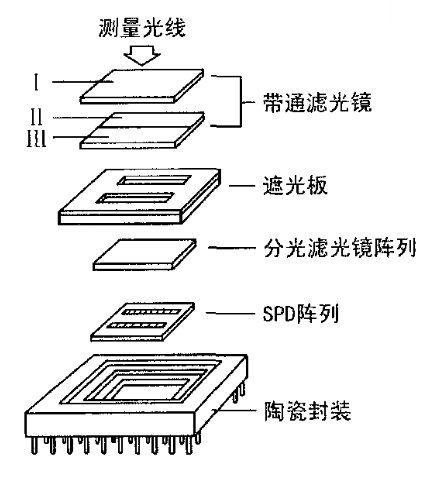

在應用陣列探測器的快速分光測色儀器中，有一種比較特別的光學結構，在這里作一個簡要介紹。那就是如日本日本公司生產的CM-1000分光測色即所采用的分光傳感器（圖3）。其光接收部分有兩列SPD構成，分別用于測定短波長區（400~500nm）和長波長區（500~700nm）。測量光線由上方入射，400~500nm波長的光經過帶通慮光鏡I和II，照射到短波長區的SPD陣列上；而500~700nm波長的光則經過帶通濾光鏡I和III射到長波長區的SPD陣列上。途中，兩者分別通過遮光板的兩個窗口入射到分光慮光陣列上，最后，由分光濾光鏡陣列分出不同波長的光，入射到SPD陣列的各個接收部，在變換成電流輸出。這里所用的分光濾光鏡陣列都在所測量的波長范圍（400~500nm和500~700nm）內，其中心波長以10nm為間隔連續排列的單色濾色光鏡陣列，并且在同一個基片制成，由此來代替分光色散系統。

快速測色系統同樣有單光束和雙光束兩大類結構形式。美國Macbeth公司的最新型號Color-Eye 7000A分光光度計便具有典型的真雙光束光學結構的快速光譜測色儀。該系統采用的照明與觀察條件仍是d/8（圖4），其內部對應于雙光束的設計應用了兩個光譜分析器。其中的陣列探測器均為40光敏單元的SPD，由此在脈沖氙燈的一次閃光照明操作中，同時測量樣品和作為參考信號的積分球內壁，這種先進的設計保證了測量過程的時間穩定性，并達到了更快的測量速度（單次測量時間小于1s）。儀器在360~750nm波長范圍內的采樣間隔為10nm，波長精度達0.1nm（400~700nm），光度分辨率達到0.001%，測量重復性（對白板）最大為0.0.1RMS△E CIELAB單位，并有4種不同大小的測量孔徑可供選用。

目前，在國際市場上出現的多通道快速分光測色儀器越來越多，但是采用的原理結構大同小異，不外乎單束光和雙光束兩種類型，并以后者居多；照明光源則以脈沖氙燈為主，也有用鹵鎢燈等恒定光源的；探測器基本上都是SPD陣列，少數采用CCD陣列；樣品測量尺寸一般都有幾個孔徑可選擇，同時系統中都考慮了鏡面反射成分的包括與排除（SCI/SCE）切換功能。此外，大多數儀器均可測量反射和透射特性兩用。表1列出了今年來在國際上比較流行的一些快速分光測色儀器的產品型號、光學結構、主要性能指標和特點，以供讀者進行對比分析和選用參考。

圖4 Macbeth Color-Eye 7000A分光光度計

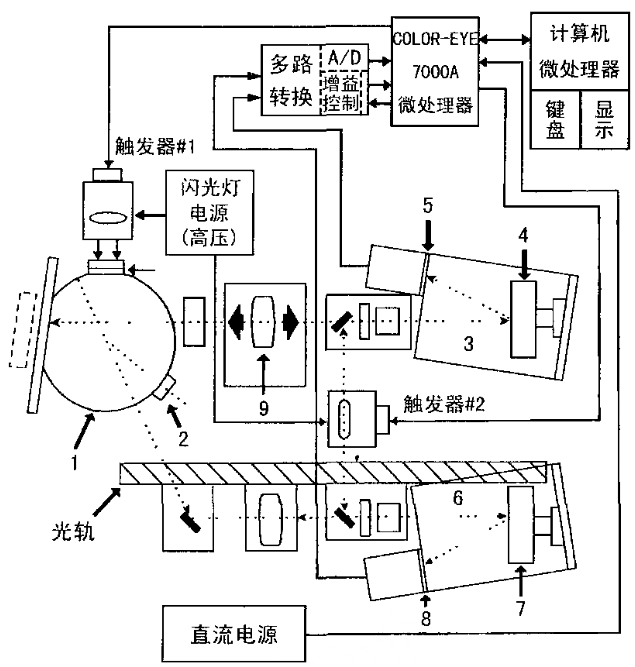

1積分球 2積分球鏡面反射光澤陷阱 3 測量通道光譜分析器 4 測量通道全息光柵 5測量通道40像元探測器陣列 5參考通道光譜分析器 7 參考通道全息光柵 8參考通道40像元探測器陣列 9變焦鏡
