在《GB 2893安全色》、《GB/T 18833道路交通反光膜》等相關標準中，通常給出一塊顏色區域（多個色品坐標點）和亮度因數要求，在D65/A光源和45/0幾何條件下，判定樣品是否落在對應的顏色區域內，借此判定樣品是否滿足標準規定的色度要求。由于顏色區域為多邊形，如下圖所示，導致使用普通的分光測色儀無法完成判定。NS808測色儀配合SQCT軟件的交通路標測量模塊則可以輕松解決這方面的問題。

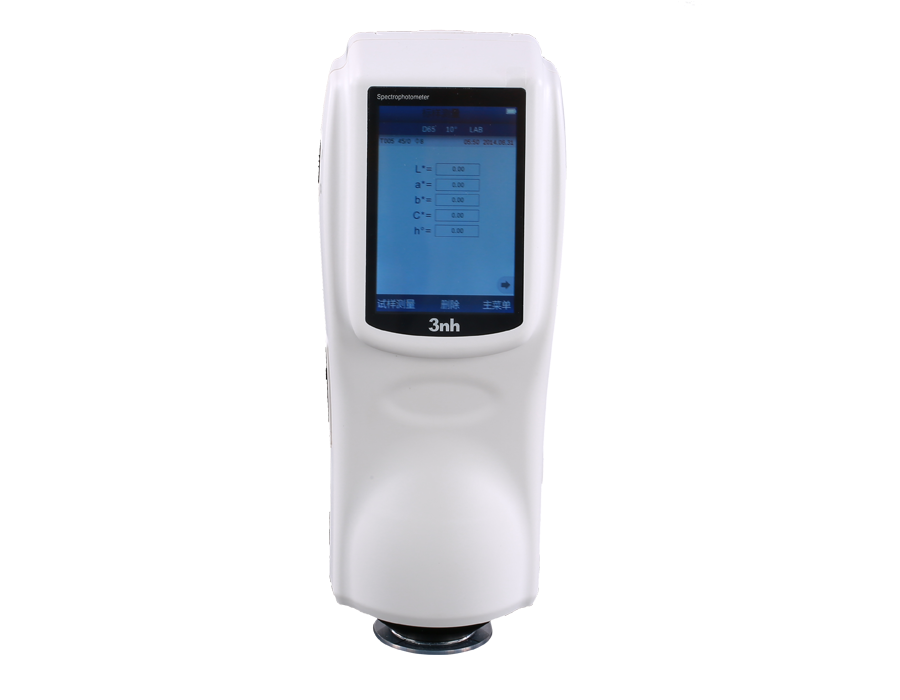

NS808交通路標專用分光測色儀內置D65/A/C/F2等多種光源，幾何光路結構為45/0(45°環形均勻照明0°接收), 該儀器可以方便的測試各種反光膜的亮度因數、色品坐標、CI E L * a*b等色度數據；在道路交通路標測試方面、塑膠電子、油漆油墨、紡織服裝印染、印刷紙品、汽車、醫療、化妝品和食品等行業，在科研機構、實驗室領域均有廣泛應用。

測試準備 Test Preparation

(1)正確安裝SQCT上位機

軟件按照SQCT軟件光盤自帶的“色彩管理控制軟件使用說明書”進行軟件安裝。

(2)NS808儀器上電、開機

按照“分光測色儀使用說明書”對儀器進行上電、開機。

(3)NS808從菜單按鈕處啟動通訊，SQCT與NS808通訊成功

按照“分光測色儀使用說明書”通過USB連接電腦，實現NS808與SQCT的通訊。

(4)通過SQCT對儀器依次進行白板校正和黑桶校正

按照SQCT軟件光盤自帶的“色彩管理控制軟件使用說明書”依次對儀器進行白校正和黑校正。

測試流程 Testing Process

在做好測試準備的前提條件下（白板、黑板校正完畢），通常先建立多邊形-容差標樣，然后進行試樣測試，再判定該試樣是否落在多邊形-容差范圍內，打印該試樣的測試數據或是導出該試樣測試數據，保存測試數據，以備下次調用。

譬如如何判定藍色試樣是否在《GB/T 18833-2012道路交通反光膜樣》所規定的藍色區域內（無金屬鍍層，晝間反光膜顏色），按照下面的步驟，將依次完成測量和判定。

SQCT直接將《GB/T 18833-2012道路交通反光膜樣》的多邊形顏色區域做入軟件中，可以直接從菜單中選擇，“標樣->道路交通反光膜GB/T 18833->晝間色（無金屬鍍膜）”如圖11所示。

雙擊標樣區域的藍色，如圖12中是S3所示部分，使藍色為當前標樣，藍色多邊形-容差標樣（《GB/T 18833-2012道路交通反光膜樣》規定的藍色區域）則顯示在S4部分。

添加標準 Add Standard

在交通路標測試中，標樣通常是一塊顏色區域，我們稱之為“多邊形-容差標樣”，即依次順時針或逆時針輸入顏色區域各頂點（至少3點）色品坐標，軟件自行按照輸入順序連接各頂點，從而形成多邊形-容差標樣。

如圖5所示，在位置1處輸入標樣名稱，位置2處選擇光源種類（默認為D65），位置3處選擇觀察者角度（默認為2度），位置4處輸入亮度因數（除熒光物質外，普通反射樣品亮度因數大于0小于1，即0<β<1）。在位置5處輸入色品坐標點，然后點擊“添加頂點”按鈕，則新輸入的色品坐標點出現在標準色域框內，重復上述步驟，依次輸入各色品坐標點；對于輸入錯誤的色品坐標點，先在標準色域框內選中，然后點擊“刪除頂點”按鈕，則刪掉該頂點。全部輸入完畢，點擊位置8處“添加”按鈕，則完成“多邊形-容差標樣”建立。

如圖5、6所示，建立一個名叫“green”的“ABCD” 多邊形-容差標樣。

注：輸入各色品坐標頂點時，請務必按照顏色區域圖形的順時針或逆時針順序依次輸入

道路交通反光膜GB/T18833 Road Traffic Reflective Film GB/T18833

針對國內交通路標使用較多的標準GB/T 18833，SQCT軟件將該標準中的標準色域納入其中，客戶只需根據自己需要進行選擇即可。

假設我們需要標準GB/T 18833中的無金屬鍍膜類型中的橙色（晝間色）作為多邊形-容差標樣（對應標準GB/T 18833中的表8第六行），我們僅需要依次點擊“標樣->道路交通反光膜GB/T 18833->晝間色”即可，如圖8、9所示，S1區顯示橙色對應的色品坐標點，S2區顯示對應的多邊形-容差標樣。

在“道路交通反光膜GB/T 18833”的基礎之上，我們還可以選擇“添加標準”“修改標準”“刪除標準”等一系列操作，將“道路交通反光膜GB/T 18833”改成我們需要的多邊形-容差標樣。
