色差儀的開發原理離不開各種色系統的支持，現在我們學習一下自然色系統的相關知識，學習這些知識可以更好的了解顏色檢測的信息。

對物體表面色的絕對目視評價

采用NCS標號可以直接將感知色與基本色聯系起來，所以在任何情況下都可以不使用參照色樣，就能對物體色表進行可靠的評價。在特定的條件下，這種評價甚至可以與標準分光光度法的測試結果相比擬。

NCS絕對評價法屬于一種統計的方法，通常需要10~30名觀察者的目視判斷結果，以考察這種方法的準確性。一般來說，這類絕對評價主要有：

（1）NCS基本屬于屬性的絕對目視評價法；

（2）NCS坐標的絕對目視評價法。

其中，方法（1）要求觀察者按照0~100的分度判斷顏色樣品與想象中的6個基本色的相似程度；而方法（2）則分別對色調、黑度、艷度進行判斷，然后確定其NCS標號。

基于NCS色譜的視覺比較

通過與NCS色譜中的標準色卡進行目視比較，必要時可以在兩個色卡之間進行內插，即可獲得搞準確度的NCS標號。在進行目視比較時，應采用接近CIE標準照明體C或D65的自然光，或人工模擬器光源，并達到照度為1000lux的漫射照明。顏色樣品應放置于平面上，并以0.3~0.5m的距離進行垂直觀察，同時觀察者應具有正常的色覺，且已適應其照明環境。

對于中性色，可以根據W-S軸的分度進行NCS明度的目視評價。將被顏色樣品與色譜中的灰色卡進行比較，直至邊界清晰度最小，再由相應灰色卡的黑度s，可以計算出其NCS明度。

與CIE色度系統之間的相互轉換

由照明與觀察幾何條件為d/0的色差儀（包括向分量），測得在CIE標準照明體C或D65下顏色的CIE色度參數，可以利用經驗公式計算出其對應的NCS標號。反之，也可以根據顏色的NCS標號，求出其相應的CIE色度參數。另外，在NCS色譜中，每一頁的色調圖上也標有CIE亮度因數，可以用來計算其NCS明度。

美國光學學會均勻顏色標尺系統

夢塞爾顏色系統和自然色系統在本質上都是柱坐標，中央的明度軸（孟賽爾明度或NCS黑度）被有彩色面（孟賽爾色調或彩度或NCS色調和艷度）環繞，這些有彩色面構成一個色調環。對于給定的色序系統，其色調應該具有相等的視覺間距，但是上述兩個系統的相鄰色調間距都隨彩度的增高而增大。美國光學學會（OSA）下屬的均勻顏色標度委員會從1947年至1977年期間，在長達30年的研究中創立了一種新的色序系統，它能解決這個缺陷。該系統為美國光學學會均勻顏色標尺系統，簡稱OSA均勻色標。為了驗證顏色系統，OSA出版了一套共558張實用的丙烯光澤色卡。

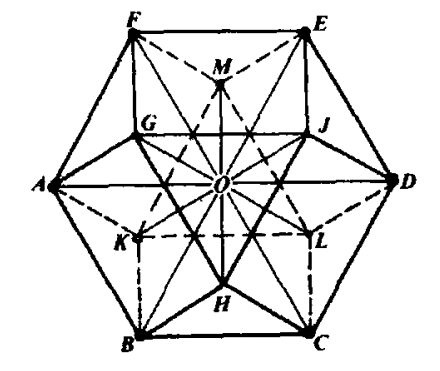

OSA均勻顏色標尺系統的主要特點是，盡量使顏色空間中任意兩點的間距代表它們相應的有個色樣之間的感知色差。因此它沒有包括與色調、彩度或飽和度有關的變量。在OSA-UCS色卡中，除了位于色域邊緣上的少數顏色之外，每種顏色都有12個鄰近色。并且所有鄰近色與該顏色之間在視覺感知上具有同樣的差別。OSA均勻色標顏色空間，是由許多13個點組成的這樣的點群構成的，類似于晶體的晶格。這13個點具有同樣的差別。OSA均勻色標顏色空間，是由許多13點組成的這樣的點群構成的，類似于晶體的晶格。這13個點在OSA-UCS顏色空間中的排列如圖所示，包括在幾何體中心處的O點，以及在幾何體12個角上的12個點。這個幾何形體是將立方體的8個角切去，而得到的一個14面體。其切去角后留下的截面是8個面積相等的三角形，其中任何一個三角形的三個頂點都正好與其它三角形的頂點相銜接，在這些三角形之間又夾著6個正方形，它們是原立方體的6個面切割后剩下的部分。由圖看出，包圍O點的12個點中的每一個點又都是被其各自對應的12個相鄰點等距離包圍著。由此，這樣的點群不斷擴展，而形成了整個OSA-UCS顏色空間。

圖 OSA均勻顏色標尺系統顏色空間分布示意

美國光學學會均勻顏色標尺系統的標注形式為：L:j:g。

式中，L代表明度，對應于圖中的豎直方向。當L=0時，表示顏色具有與反射比為30%的中等灰色相同的明度，即亮度因數Y=30；但是，對于L=0的有彩色，其反射比一般小于30%，這是顏色濃度對視亮度影響的結果。明度L的變化范圍是-7~+5，其中較暗顏色的L是負值（越暗越負），較亮顏色的L值為正值（越亮越正）。式中，j代表顏色的黃-藍度，對應于圖中垂直于紙面的方向。黃-藍度j的變化范圍是-6~+11，其中正值表示偏黃的顏色，負值表示偏藍的顏色。OSA-UCS標注中的g則代表顏色的綠-紅度，對應于圖中的水平方向。綠-紅度g的變化范圍是-10~+6，其中正值時表示顏色偏綠；負值時則表示顏色偏紅。

OSA-UCS的所有色卡均標有在CIE標準照明體D65下，分別對于CIE1931和CIE1964標準觀察者的三刺激值X、Y、Z。盡管OSA-UCS的標注與CIE三刺激值之間沒有簡單的對應關系，但是以中性灰色背景在D65照明體和10°市場條件下，該系統的色卡具有視覺等間隔的特性。OSA-UCS顏色空間可以用不同的截面來截取，從而產生各種各樣的顏色排列。有水平截面得到的是等明度的均勻顏色排列，在任一明度值下的截面顏色圖。都是一個具有許多行和許多列的方網格陣列。其中沿行方向黃-藍度j發生變化，而沿列方向則綠-紅度g發生變化。此外，也可以通過垂直截面或斜截面來截取此顏色空間，以得到不同種類的顏色排列。

美國光學學會制定的這個均勻顏色標尺系統，可以認為是目前最均勻的顏色空間，其色卡在藝術和設計領域中很有價值。但是，由于該系統本身的復制性以及它不能再恒定的色調或彩度條件下抽取色樣，所有其應用受到一定限制。
