光電積分式色差儀器通過色度探測器對被測顏色光譜能量進行積分測量，直接獲得目標的三刺激值，如色度及和色差計等，已被廣泛應用于工業實踐。熒光材料已滲透到人們生活和生產的各個方面，其顏色測量方法具有特殊性，本文對其作了系統的分析和討論。

光電積分式顏色測量與分光光度測色方法不同，它不是測量各個波長的顏色刺激，而是在整個波長范圍內對被測顏色的光譜能量進行一次性積分測量。如果能通過三路積分測量，分別測得樣品顏色的三刺激值X、Y、Z，那么就能進一步計算出樣品顏色的色品坐標及其它相關色度參數。光電積分式色差儀器的光電探測器一般為硅光電二極管，在要求儀器具有較高靈敏度的場合下，也可采用光電倍增管。

光電積分式色差儀

如果能利用有色玻璃等材料覆蓋在光探測器上的方法，把探測器的相對光譜靈敏度S（λ）修正成國際照明委員會（CIE）推薦的標準色度觀察者光譜三刺激值函數`x（λ）、`y（λ）、`z（λ），那么用這樣的上那個光探測器接收顏色刺激φ（λ）時，通過一次積分就能測量出樣品顏色的三刺激值X、Y、Z，即：

式中，k和c_x、c_y、c_z為常數，τ_x（λ）、τ_y（λ）、τ_z（λ）分別為匹配三個光探測器的有色玻璃的光譜透射比，它們滿足如下的光譜匹配關系：

以上（2）、（3）式稱為盧瑟（Luther）條件。

為了進行光電積分式顏色測量，儀器的三個探測器的光譜響應必須滿足盧瑟條件。能夠?qū)崿F(xiàn)這種要求的方法通常有兩種，即模板法和光學濾色片法。

模板法

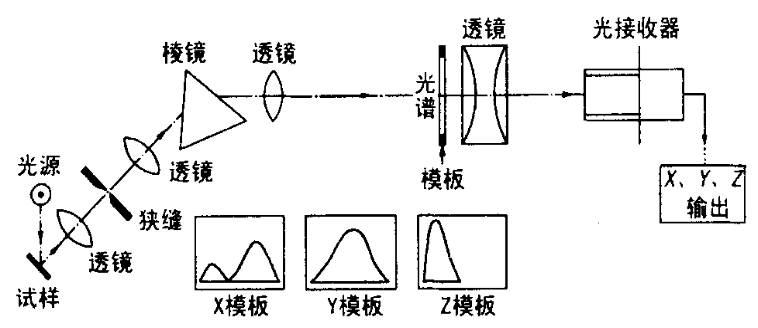

模板法采用模板使光探測器的光譜響應特性與CIE光譜三刺激值函數相匹配，即滿足盧瑟條件的要求。圖1是模板法光電積分式色差儀的光學系統，光源照明測試樣品，由試樣表面反射的光輻射，通過透鏡和棱鏡色散成光譜；在光譜面上分別放置X模板、Y模板和Z模板，它們使光接收器對等能光譜的光譜響應，分別與CIE色度匹配函數x（λ）、y（λ）和z（λ）成正比；從模板透過的光譜能量，由透鏡會聚于光接收器上，即可測出試樣的CIE三刺激值X、Y、Z。

由于模板法光電積分式色差儀結構比較復雜，成本也高，所以沒有得到廣泛的應用。

光學綠色片法

光學濾色片法不采用色散系統和光譜模板，而是利用有色玻璃片的組合來實現盧瑟條件。為使光探測器的相對光譜靈敏度S（λ）符合CIE的色度匹配函數x（λ）、y（λ）、z（λ），需要選擇合適的濾光片及其厚度，使其光譜透射比τ（λ）與探測器的相對光譜靈敏度S（λ）的組合結果，滿足盧瑟條件的要求。

圖2是采用光學濾色片法實現盧瑟條件的光電積分式色差儀的基本構成示意。這種類型的色差儀構造簡單，成本較低，因此在工業生產中得到廣泛的應用。
